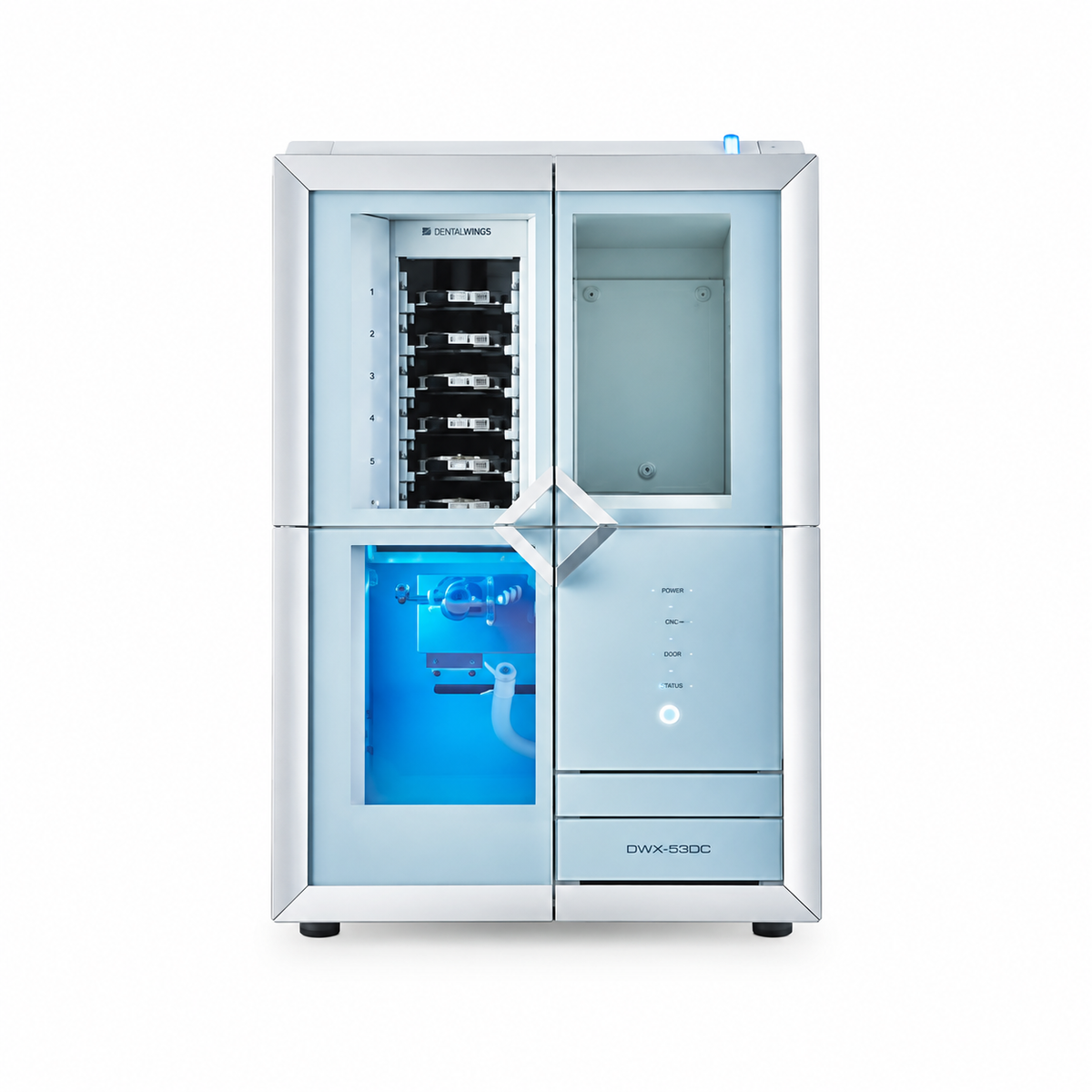

REITEL AnyCAM 53DC (DGSHAPE DWX-53DC) Fräsmaschine

Preis anfragen
Logo der REITEL Feinwerktechnik GmbH

REITEL AnyCAM 53DC (DGSHAPE DWX-53DC)

Automatisierte 5-Achs-Trockenfräsmaschine mit 6-fach Rohlingswechsler

Die REITEL AnyCAM 53DC basiert auf der DGSHAPE DWX-53DC und ist eine leistungsfähige Trockenfräsmaschine für die automatisierte Fertigung von Zahnersatz im Dentallabor. Der automatische Rohlingswechsler nimmt bis zu sechs Materialscheiben auf und ermöglicht dadurch einen weitgehend unbeaufsichtigten Produktionsbetrieb.

Der automatische 15-fach Werkzeugwechsler, das simultane 5-Achs-Fräsen und die integrierte Kamera unterstützen eine effiziente und kontrollierte Fertigung. Über DGSHAPE CLOUD können Produktionsdaten und Maschineninformationen auch aus der Ferne eingesehen werden.

Die hohe Maschinensteifigkeit, die neu entwickelte Spindel und der erweiterte Verfahrwinkel der B-Achse ermöglichen die Bearbeitung anspruchsvoller Restaurationen, tiefer Unterschnitte, großspanniger Brücken und gefräster Totalprothesen.

Eigenschaften und Vorteile

  • Automatisches Trockenfräsen mit fünf simultan gesteuerten Achsen
  • Automatischer Rohlingswechsler für bis zu sechs Adapter beziehungsweise Rohlinge
  • Automatischer Werkzeugwechsler mit 15 Werkzeugpositionen
  • Bearbeitung von Scheibenmaterial und Werkstücken mit Haltestift
  • B-Achsen-Verfahrwinkel von ± 35° für tiefe Unterschnitte und Frontzahnrestaurationen
  • A-Achsen-Verfahrwinkel von ± 360°
  • Integrierter Temperatursensor zur Kompensation temperaturbedingter Veränderungen
  • Automatische Korrektur sowie zusätzliche manuelle Kalibriermöglichkeit
  • Neu konzipierte Spindel für Werkzeuge mit 4-mm-Schaft
  • Hochleistungs-Luftblasprogramm zur Entfernung von Zirkoniumdioxidrückständen
  • Automatische Reinigung des Absaugfilters zum Erhalt der Reinigungsleistung
  • Integrierte Kamera und DGSHAPE CLOUD zur Produktionsüberwachung
  • Bis zu 100 Identifikationsmuster für den Scheibenwechsel
  • Offenes CAD/CAM-System mit RML-1- und NC-Code-Unterstützung

Bearbeitbare Materialien

  • Zirkoniumdioxid
  • Wachs
  • PMMA
  • Gips
  • PEEK
  • PEKK
  • Glasfaserverstärktes Harz
  • Verbundharz beziehungsweise Komposit
  • CoCr-Sintermetall

Technische Daten

Merkmal Angabe
Gerätetyp 5-Achs-Trockenfräsmaschine mit Rohlingswechsler
Fräsverfahren Trockenbearbeitung
Anzahl der Adapterplätze 6
Maximales Werkstückgewicht 850 g oder weniger
Scheibenform mit Stufe Stufenteil: Ø 98,5 mm, Höhe 10 + 0,3 mm
Gehäuseteil: Ø 95 mm, maximale Höhe 35 mm
Werkstück mit Haltestift Stiftdurchmesser 6 mm
Arbeitsgeschwindigkeit X/Y Bis 3.000 mm/min
Arbeitsgeschwindigkeit Z Bis 2.700 mm/min
Spindelmotor Bürstenloser Gleichstrommotor
Spindeldrehzahl 6.000 bis 30.000 U/min
Verfahrwinkel A-Achse ± 360°
Verfahrwinkel B-Achse ± 35°
Werkzeugwechsler 15 Positionen
Werkzeugschaft Ø 4 mm
Werkzeuglänge 40 bis 55 mm
Erforderliche Druckluft 0,4 MPa
Schnittstelle USB
Steuerbefehlssätze RML-1 und NC-Code
Netzanschluss 100–240 V AC ± 10 %, 50/60 Hz, 2,8 A
Leistungsaufnahme Ca. 250 W
Betriebsgeräusch Max. 70 dB(A) während des Betriebs, wenn nicht gefräst wird
Bereitschaftsgeräusch Max. 45 dB(A)
Abmessungen B × T × H 598 × 763 × 831 mm
Gewicht 120 kg
Aufstellung Innenräume bis maximal 2.000 m Höhe
Umgebungstemperatur 5 bis 40 °C
Relative Luftfeuchtigkeit 35 bis 80 %, nicht kondensierend
Umgebungsverschmutzungsgrad Grad 2 gemäß IEC 60664-1

Systemvoraussetzungen für den USB-Anschluss

  • Computer mit vorinstalliertem Windows 11 in der 64-Bit-Version
  • Alternativ Windows 10 in der 32- oder 64-Bit-Version
  • Die offizielle Broschüre nennt zusätzlich Windows 8.1 in der 32- oder 64-Bit-Version
  • USB-Kabel einschließlich möglicher Konvertierungskabel insgesamt maximal 3 m lang

Lieferumfang

  • AnyCAM 53DC Fräsmaschine
  • Netzkabel
  • USB-Kabel
  • Sicherheitsinformationen
  • Schnellzugriffsanleitung
  • Erkennungsstift
  • Automatische Korrekturvorrichtung
  • Drehmomentschraubendreher
  • T-Sechskantschraubendreher
  • L-Sechskantschlüssel
  • Spannzangen-Aufsteckvorrichtung
  • Fräserhalter
  • Fräserpositionierer
  • Regler
  • Barcode-Etikett
  • Adapter
  • Adapter mit offener Kante
  • Adaptergestell
  • Werkstückadapter mit Haltestift
  • Fräser
  • Tablet-Halter

Die Frässoftware MILLBOX ECO, ein Computer, Anwendungstraining und Installation gehören zur gesondert angebotenen Set-Ausführung und sind nicht Bestandteil der hier beschriebenen Einzelmaschine.

Zubehör

  • REITEL DUSTY ZIRKON Absaugung
  • Frässoftware MILLBOX ECO
  • Geeigneter Steuerungscomputer
  • Material- und anwendungsbezogene DGSHAPE-Fräswerkzeuge
  • Set-Ausführung inklusive Computer, Software, Anwendungstraining und Installation

FAQ

Für welche Materialien eignet sich die AnyCAM 53DC?

Die Maschine ist laut REITEL für Zirkoniumdioxid, Wachs, PMMA, Gips, PEEK, PEKK, glasfaserverstärktes Harz, Verbundharz und CoCr-Sintermetall ausgelegt.

Kann die AnyCAM 53DC unbeaufsichtigt produzieren?

Der automatische 6-fach Rohlingswechsler und der 15-fach Werkzeugwechsler ermöglichen einen weitgehend automatisierten und unbeaufsichtigten Produktionsbetrieb.

Ist eine Absaugung erforderlich?

Ja. Da es sich um eine Trockenfräsmaschine handelt, wird eine geeignete Absaugung benötigt. REITEL führt dafür die DUSTY ZIRKON als Zubehör auf.

Sind Frässoftware und Computer enthalten?

Bei der Einzelmaschine sind Frässoftware und Computer nicht ausdrücklich als Bestandteil angegeben. REITEL bietet zusätzlich eine Set-Ausführung inklusive MILLBOX ECO, Computer, Anwendungstraining und Installation an.

Downloads

Hersteller und Vertrieb

Hersteller der Maschinenplattform:
DGSHAPE Corporation
Eine hundertprozentige Tochtergesellschaft der Roland DG Corporation

Anbieter, Konfiguration und Vertrieb:
REITEL Feinwerktechnik GmbH
Senfdamm 20
49152 Bad Essen
Deutschland

Telefon: +49 5472 9432-0
E-Mail: info@reitel.com

Lieferzeit

Lieferzeit und Installation nach individueller Abstimmung.
