Mytronic Bottle System für Geräteanbau

Professionelles Flaschensystem für dentale Behandlungseinheiten – mit Edelstahlwinkel, weißem Montagewinkel oder ohne Montagewinkel

Produktbeschreibung

Das Mytronic Bottle System für Geräteanbau dient der unabhängigen Wasserversorgung dentaler Behandlungseinheiten und der daran angeschlossenen Instrumente. Das System ermöglicht die Umstellung von einer zentralen Wasserversorgung auf eine separate Versorgung über eine Wasserflasche.

Das integrierte Stoppventil unterbricht beim Herausdrehen der Flasche automatisch die Druckluft. Dadurch kann die Flasche bei eingeschaltetem System kontrolliert gewechselt werden. Der zugehörige Reduziersicherheitsregler begrenzt den Betriebsdruck auf 2,0 bar.

Das Bottle System ist in insgesamt sechs Ausführungen erhältlich. Zur Auswahl stehen Varianten mit einem Montagewinkel aus Edelstahl, mit einem weißen Montagewinkel oder ohne Montagewinkel. Jede Montageausführung ist wahlweise mit einem Reduziersicherheitsventil für flexible Schläuche oder für feste Schläuche verfügbar.

Alle angebotenen Varianten besitzen ein integriertes Stoppventil, zwei Gewinde M5, einen Feinfilter sowie eine Wasserflasche mit aufgedrucktem Mytronic-Logo. Die Auswahl der richtigen Variante richtet sich nach der vorgesehenen Montageposition und der vorhandenen Schlauchausführung der Behandlungseinheit.

Eigenschaften und Vorteile

• Bottle System zur unabhängigen Wasserversorgung dentaler Behandlungseinheiten
• Für den Geräteanbau und die Nachrüstung geeignet
• Integriertes Stoppventil
• Automatische Unterbrechung der Druckluft beim Flaschenwechsel
• Reduziersicherheitsventil mit 2,0 bar
• Varianten für flexible oder feste Schläuche
• Wahlweise mit Montagewinkel aus Edelstahl
• Wahlweise mit weißem Montagewinkel
• Alternativ ohne Montagewinkel erhältlich
• Zwei Gewindeanschlüsse M5
• Integrierter Feinfilter
• Große Flaschenöffnung für einfaches Befüllen und Reinigen
• Flasche mit aufgedrucktem Mytronic-Logo
• Medizinprodukt der Klasse I gemäß MDR
• Validierte Aufbereitung

Technische Daten

Merkmal	Angabe
Produkt	Mytronic Bottle System für Geräteanbau
Hersteller	Mytronic GmbH
Anzahl der Varianten	6
Montageart	Geräteanbau
Montageausführungen	Montagewinkel Edelstahl, Montagewinkel weiß oder ohne Montagewinkel
Schlauchausführungen	Für flexible oder feste Schläuche
Reduzierter Betriebsdruck	2,0 bar
Anschlussdruck Druckluft	Mindestens 2 bar, maximal 6 bar
Gewinde	2 × M5
Filter	Feinfilter
Ventil	Integriertes Stoppventil
Flaschenvolumen	Ca. 1 Liter bis zur Füllstandsmarkierung
Abmessungen	Ca. 9 × 30 × 10 cm
Gewicht	Ca. 0,5 kg
Wasserdurchfluss	Ca. 760 ml/min bei Standardausführung
Betriebstemperatur	+3 °C bis +50 °C
Medizinprodukt	Klasse I gemäß MDR

Varianten und Artikelnummern

Wählen Sie die gewünschte Ausführung anhand des Montagewinkels und der vorhandenen Schlauchart Ihrer Behandlungseinheit aus.

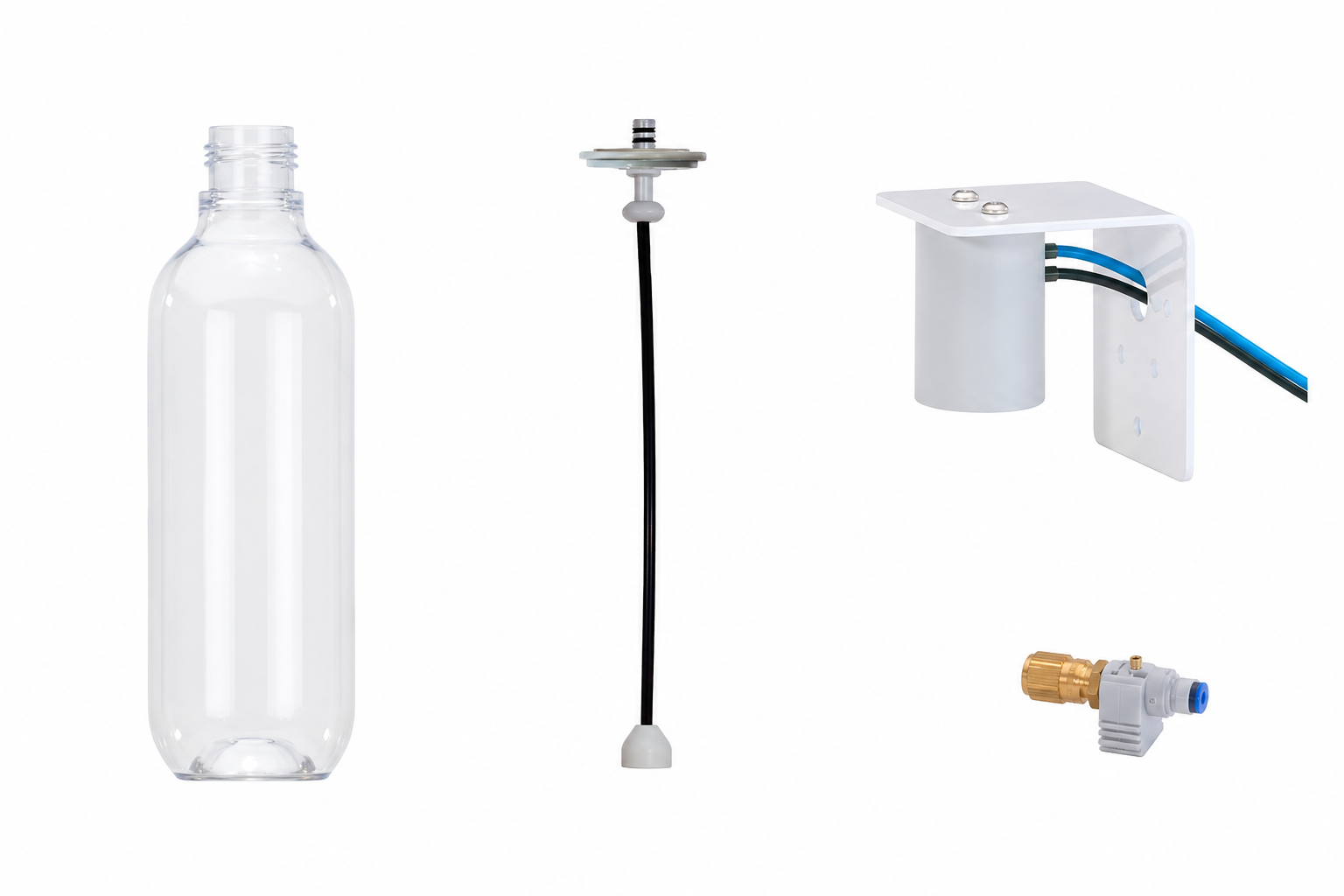

Ausführung und Komponenten

Bestandteil	Ausführung
Bottle-System-Aufnahme	Mit integriertem Stoppventil
Anschlüsse	2 × Gewinde M5
Steigrohr	Steigrohr mit Feinfilter
Montagewinkel	Je nach Variante Edelstahl, weiß oder nicht enthalten
Sicherheitsventil	Je nach Variante für flexible oder feste Schläuche, jeweils 2,0 bar
Wasserflasche	Flasche mit aufgedrucktem Mytronic-Logo

Kompatibilität

Das Mytronic Bottle System ist für den Anbau an dentalen Behandlungseinheiten vorgesehen. Die Ausführungen mit Montagewinkel sind für eine seitliche beziehungsweise wandähnliche Befestigung vorbereitet.

Die Versionen ohne Montagewinkel sind für eine Montage von unten an einer geeigneten Platte, einem Tisch, einer Arbeitsfläche oder einem entsprechend vorbereiteten Gerätebereich vorgesehen.

Vor der Bestellung müssen die vorgesehene Montageposition, die vorhandene Druckluftversorgung und die benötigte Schlauchausführung geprüft werden. Bei der Variante für feste Schläuche wird ein Schlauch mit einem Außendurchmesser von 4 mm benötigt.

Wichtiger Bestellhinweis

FAQ

Wofür wird das Mytronic Bottle System verwendet?

Das Bottle System dient der unabhängigen Wasserversorgung einer dentalen Behandlungseinheit und der daran angeschlossenen Instrumente. Die Versorgung erfolgt über die eingesetzte Mytronic-Wasserflasche.

Welche Varianten stehen zur Auswahl?

Zur Auswahl stehen Ausführungen mit einem Montagewinkel aus Edelstahl, einem weißen Montagewinkel oder ohne Montagewinkel. Jede dieser Ausführungen ist für flexible oder feste Schläuche erhältlich.

Was ist der Unterschied zwischen festen und flexiblen Schläuchen?

Die Varianten besitzen unterschiedliche Reduziersicherheitsventile für die jeweilige Schlauchausführung. Bei festen Schläuchen wird laut Mytronic ein Schlauch mit einem Außendurchmesser von 4 mm benötigt.

Welche Variante benötige ich?

Die Auswahl richtet sich nach der vorgesehenen Befestigung und den vorhandenen Schläuchen der Behandlungseinheit. Bitte prüfen Sie deshalb vor der Bestellung, ob ein Montagewinkel benötigt wird und ob feste oder flexible Schläuche vorhanden sind.

Was bewirkt das integrierte Stoppventil?

Das integrierte Stoppventil unterbricht die Druckluft beim Herausdrehen der Flasche automatisch. Dadurch kann die Flasche bei eingeschaltetem System gewechselt werden.

Mit welchem Druck arbeitet das Bottle System?

Der originale Reduziersicherheitsregler reduziert den Betriebsdruck auf 2,0 bar. Der erforderliche Druckluft-Anschlussdruck liegt zwischen 2 und 6 bar.

Kann das Bottle System an jeder Behandlungseinheit montiert werden?

Das System ist grundsätzlich für die Nachrüstung dentaler Behandlungseinheiten ausgelegt. Die konkrete Montagemöglichkeit, der verfügbare Einbauraum, die Druckluftversorgung und die Anschlüsse müssen jedoch vorab geprüft werden.

Darf eine andere Flasche verwendet werden?

Mytronic schreibt vor, ausschließlich die dafür vorgesehene Mytronic-Flasche zu verwenden. Beschädigte, verkratzte oder trübe Flaschen müssen ausgetauscht werden.

Wer darf das Bottle System montieren?

Die Montage darf laut Hersteller nur durch geschultes Fachpersonal oder durch von Mytronic eingewiesene Personen vorgenommen werden.

Ist das Mytronic Bottle System ein Medizinprodukt?

Ja. Das Mytronic Bottle System ist als Medizinprodukt der Klasse I gemäß MDR eingestuft.

Lieferzeit

2–5 Tage

Hersteller

Mytronic GmbH
Riedelbach – Technologiepark
In den Ensterwiesen 7
61276 Weilrod
Deutschland

Hersteller dentalmedizinischer Instrumentenschläuche, Bottle Systeme, Spritzen, Anschlüsse und Komponenten für dentale Behandlungseinheiten.
