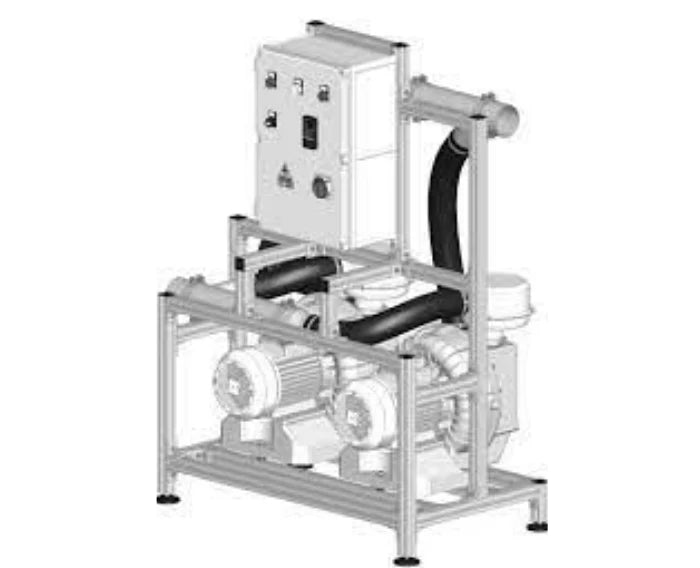

CATTANI 2 Maxi-Jet 2S Trocken-Absauganlage

Zentrale Hochleistungs-Absauganlage für bis zu 24 Behandler gleichzeitig

Produktbeschreibung

Die CATTANI 2 Maxi-Jet 2S Trocken-Absauganlage ist ein zentrales Hochleistungs-Absaugsystem für große Zahnarztpraxen, zahnmedizinische Versorgungszentren, Kliniken und chirurgische Behandlungsbereiche.

Die Anlage besteht aus zwei CATTANI Maxi-Jet 2S Saugmaschinen, der Steuertafel C 83/P und einem stabilen Rahmengestell. Die beiden Saugmaschinen werden zu einer leistungsstarken zentralen Absaugeinheit zusammengefasst.

Die unterdruckgesteuerte Regelung arbeitet mit einem Unterdrucksensor. Nach jeder Aktivierung werden die beiden Saugmaschinen wechselweise angesteuert. Dadurch wird die Betriebsbelastung auf beide Maschinen verteilt.

Mit einer Flussleistung von 16.666 l/min und einem variablen Unterdruck von 160 bis 200 mbar ist das System laut CATTANI Deutschland für bis zu 24 gleichzeitig arbeitende Behandler bei einem Gleichzeitigkeitsfaktor von 100 Prozent ausgelegt.

CATTANI ordnet diese Anlage dem Bereich der Trockenabsaugung für chirurgische Anwendungen, besonders lange Saugwege und große zentrale Absaugsysteme zu.

Eigenschaften

• Zentrale CATTANI Trocken-Absauganlage
• Für bis zu 24 gleichzeitig arbeitende Behandler
• 100 Prozent Gleichzeitigkeitsfaktor
• Zwei Maxi-Jet-2S-Saugmaschinen
• Steuertafel C 83/P
• Unterdruckgesteuerte Anlagenregelung
• Automatische wechselweise Maschinenansteuerung
• Flussleistung von 16.666 l/min
• Variabler Unterdruck von 160 bis 200 mbar
• Ausführung im stabilen Rahmengestell
• Für chirurgische Anwendungen und lange Saugwege geeignet
• Für große zentrale Absaugsysteme konzipiert

Technische Daten

Merkmal	Herstellerangabe
Modell	2 Maxi-Jet 2S mit Steuertafel
Produkttyp	Zentrale Trocken-Absauganlage
Artikelnummer	020844
Anzahl Saugmaschinen	2 × Maxi-Jet 2S
Behandler	Bis zu 24 gleichzeitig
Gleichzeitigkeitsfaktor	100 %
Spannung	400 V / 50 Hz / 3~
Motorleistung gesamt	8 kW
Stromaufnahme	31,2/18 A
Flussleistung	16.666 l/min
Maximaler Unterdruck	Variabel von 160 bis 200 mbar
Steuertafel	C 83/P
Steuerung	Unterdruckgesteuert mit Unterdrucksensor
Maschinenansteuerung	Wechselweise nach jeder Aktivierung
Abmessungen H × B × T	1.470 × 1.180 × 580 mm

Anwendungsbereiche

• Große Zahnarztpraxen und Gemeinschaftspraxen
• Zahnmedizinische Versorgungszentren
• Zahnkliniken und universitäre Einrichtungen
• Oralchirurgische Behandlungsbereiche
• Implantologische Zentren
• Zentrale Trockenabsaugung für bis zu 24 Behandler
• Absaugsysteme mit besonders langen Saugwegen
• Praxis- und Klinikanlagen mit hoher gleichzeitiger Auslastung

Varianten

Ausführung	Konfiguration	Artikelnummer
2 Maxi-Jet 2S mit Steuertafel	2 Maxi-Jet 2S mit Steuertafel C 83/P im Rahmengestell	020844

Wichtiger Bestellhinweis

Die technische Auslegung einer zentralen Hochleistungs-Absauganlage muss immer auf Grundlage der vorhandenen oder geplanten Praxisinstallation erfolgen. Neben der Anzahl der gleichzeitig arbeitenden Behandler sind insbesondere die Rohrdurchmesser, Leitungslängen, Saugwege, Bögen, Nebenluftversorgung und der Aufstellort zu berücksichtigen.

Bei parallelen Installationen schreibt CATTANI einen geeigneten Schalldämpfer mit Rückschlagventil vor. Abluftentkeimungsfilter sind auf Anfrage erhältlich.

Bitte übermitteln Sie uns vor der Bestellung einen Grundriss sowie Angaben zur Anzahl der Behandlungseinheiten, zur Rohrführung und zum vorgesehenen Aufstellort. Wir unterstützen Sie gerne bei der technischen Abstimmung mit CATTANI.

FAQ

Für wie viele Behandler ist die Anlage ausgelegt?

CATTANI Deutschland gibt die Anlage für bis zu 24 gleichzeitig arbeitende Behandler bei einem Gleichzeitigkeitsfaktor von 100 Prozent an.

Wie werden die beiden Maxi-Jet-2S-Saugmaschinen angesteuert?

Die Steuerung erfolgt über einen Unterdrucksensor. Nach jeder Aktivierung werden die beiden Saugmaschinen automatisch wechselweise angesteuert.

Ist die Anlage für lange Saugwege geeignet?

Ja. CATTANI ordnet die Trocken-Absauganlage ausdrücklich chirurgischen Anwendungen und Installationen mit besonders langen Saugwegen zu.

Wird für die parallele Installation zusätzliches Zubehör benötigt?

Laut CATTANI wird bei parallelen Installationen ein Schalldämpfer mit Rückschlagventil benötigt. Die konkrete Ausführung muss passend zur Anlagenplanung ausgewählt werden.

Kann ein Abluftentkeimungsfilter ergänzt werden?

Ja. CATTANI bietet Abluftentkeimungsfilter für diese Anlagenart auf Anfrage an. Die erforderliche Filtergröße richtet sich nach dem tatsächlichen Volumenstrom der Anlage.

Downloads

Offizielle CATTANI Produktinformationen zur Trockenabsaugung

Hersteller

CATTANI S.p.A.
Via Natta 6/A
43122 Parma, Italien

Deutschland:
CATTANI Deutschland / Helmes GmbH & Co. KG
Scharnstedter Weg 34–36
27639 Wurster Nordseeküste

Lieferzeit

Ca. 2–4 Wochen, sofern beim Hersteller verfügbar
